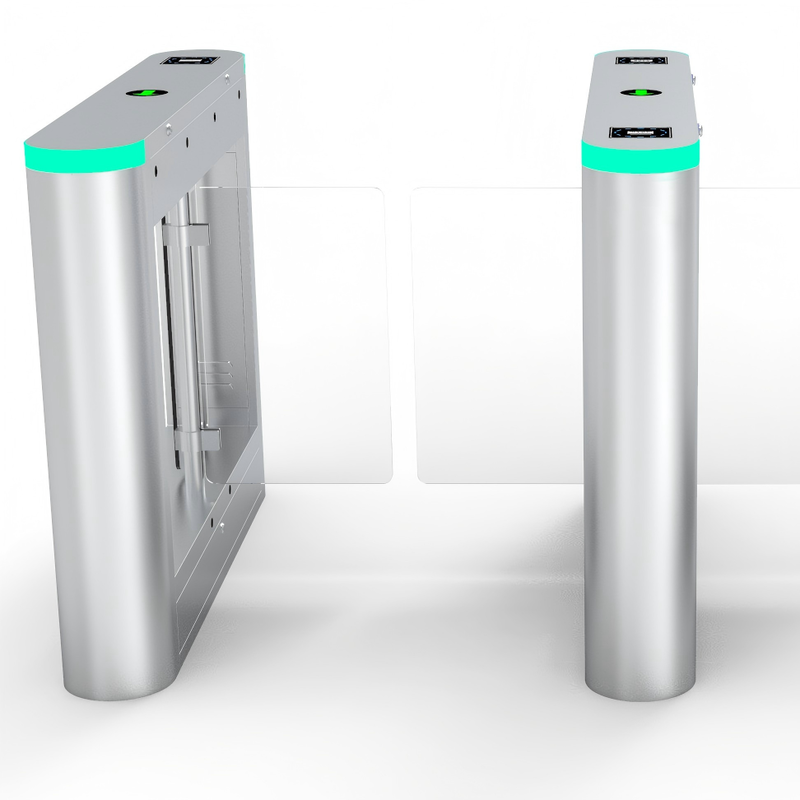

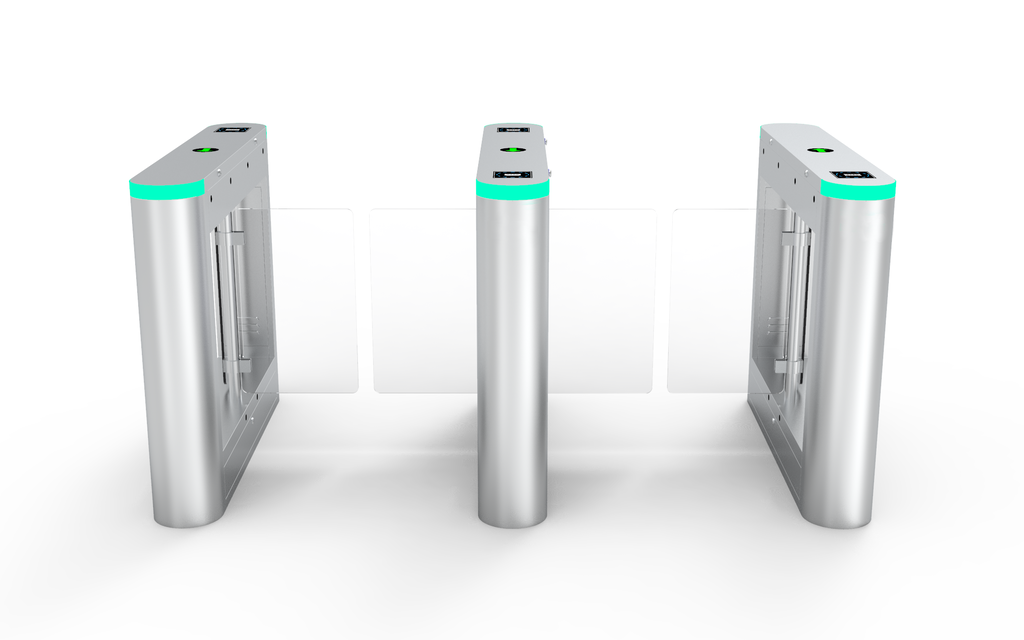

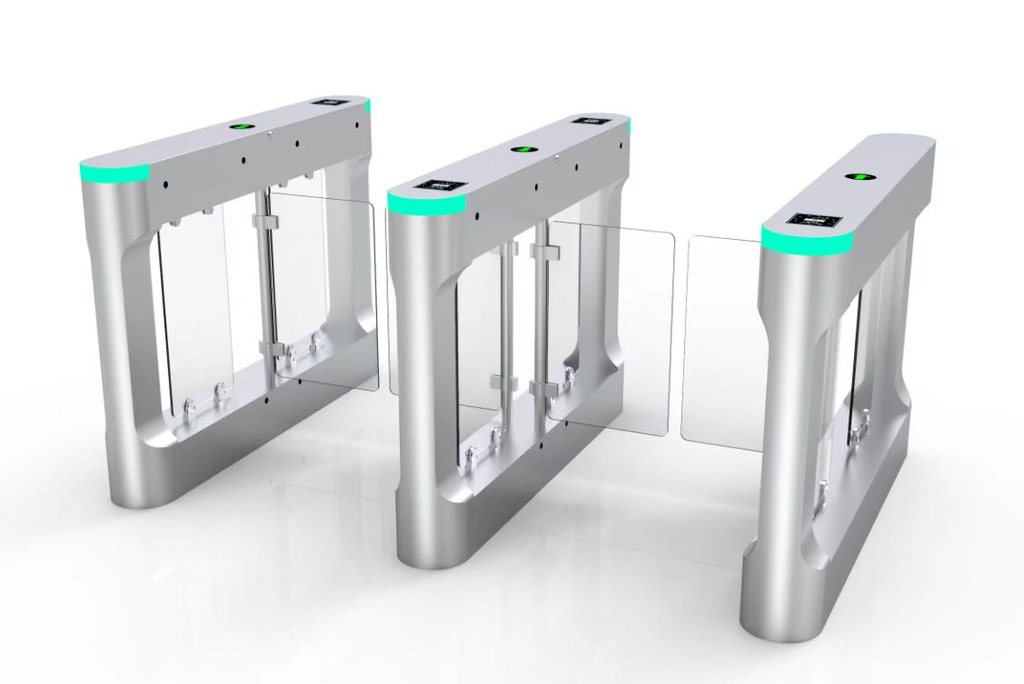

摆闸功能描述

1. 1. 1. 1. 全部采用304不锈钢材质，依据防潮、防尘、防水国际规范设计；
         2. 箱体在标准化设计基础上，激光下料、开孔，一次成型技术、机械化拉丝工艺，模块化对接，易于装卸维护，互换程度高；
         3. 通体不锈钢箱体；可定制厚度；
         4. 人性化的状态标识，自带LED数码管显示和参数按钮，调试方便，且能有效分辨当前设备运行状态；
         5. 整个系统采用直流无刷电机，低功耗、运行平稳、不抖动、噪音小；
         6. 具有故障自检和报警提示功能，方便用户维护及使用；
         7. 可外接任何控制设备输出的控制信号或按钮或遥控，实现单双向控制通行；
         8. 自动复位功能：每摆动90度，并检测人和物体通过后，即自动复位，或在规定的时间内（延时多档可调）未通行时，系统将自动取消此次通行的权限而回归初始位；
         9. 防反向闯入功能：某一方向的通行过程结束之前，行人从相反方向进入通道将被视为反向闯入，系统会自动报警；
         10. 灯光指示：高亮度通行灯状态指示，指引通行；
         11. 消防输入：可与消防报警信号连接，实现不断电落杆常开；
         12. 报警提示功能：非法通行或冲闸时，自动发出报警提示；
         13. 速度可调：摆臂打开及关闭的速度多级可调，用户可根据实际需求进行设定；
         14. 新一代工业级ARM控制系统，增设多功能数码设置、加密及复位等功能；
         15. 防反转功能：在摆臂复位的过程中，如发生外力逆转摆臂，摆臂即自动启动反推力，待外力消失后则自动回到零位恢复通行；
         16. 兼容性：配置干接点信号输出接口和宽阈电平信号输入接口，兼容各类门禁控制器，可以接入外部设备控制信号，包括按钮和遥控器，实现单双向控制通行；
         17. 多级防撞缓冲功能：非法通行或冲闸时，闸杆缓冲相应角度且启动即时反推力，同时启动报警，在实现人性化防伤害的同时也大大减少了因经常或连续冲撞而产生的机械损坏；
         18. 上电自检功能：断电摆臂自动常开可随意推动，通电自动复位（阻挡通行）；

四、产品特性

●红外*机械双重防夹功能：闸门运行时自动机械防夹更安全更可靠；
● 具有人性化的状态指示功能，标明通道状态与通行指示；大大提高通行效率同时也方便进行维护。
● 闯关报警功能：行人未刷卡进入通道，设备报警提示行人刷卡；
● 逆行报警关闸功能：行人刷卡后逆行，设备报警同时关闸；
● 防尾随功能：第一人刷卡通行时，第二人不刷卡尾随时报警；
●可以将闸机在特殊时段设置为常开模式，满足大量人员通行；
● 通行方式选择：为满足不同通行要求，可以设为双向刷卡或单向刷卡加自由通行方式；
● 具有统一、标准的对外电气接口，可与各种门禁设备配合使用。并可通过管理计算机实现远程控制与理；
● 远程控制功能：可通过电脑接RS485远程控制闸机；
● 自动复位功能：刷卡后未在规定时间内通过，闸机回位重新锁死取消通行，时间5秒、10秒、20秒。
● 防冲撞功能：闸门在关闭状态下受外力冲撞，可选择冲撞后不能打开闸杆或能冲撞打开闸杆后自动回位功能。
● 停电后无吸合，摆臂可手动推开。也可实现断电自动开闸功能。

五、定制特性

●材料：可选择 SUS#316 或其它材质，适用各种不同环境场所；
●外观：可喷涂颜色或电镀（用户提供色板或指定色号）；
●整机长度：可根据实际需求订制，配合现场加长加宽加高设计；
●表面：拉丝面/亮面/磨砂面（标准为雪花砂）；
●门体：长度/开孔/丝印等可订制，门体加装灯光效果；
●刷卡区：可订制LOGO图案或灯光效果，（需提供VI矢量图形设计文件；）
●其它：可订制或加装生物识别模块，兼容吞卡吐卡、二维码、身份证模块等；
●顶部：上盖可订制加装显示屏；
●内置：可以内置温控设备，实现闸机内外空气自动流动，恒定设备使用温度环境；
●遥控模块：可以内置无线遥控模块，方便使用；
●安装方式：可订制防滑板，可实现一体化安装调试（不需地面开槽）；



六、规格参数

产品型号		BZ
基 本 参 数	电源电压	AC220±10% V、50HZ 闸机安装
	驱动电机	直流电机 24V/20W
	工作环境温度	－20℃～+70℃
	相对湿度	相对湿度≤85%、不凝露
	输入接口	12V电平信号或脉宽＞100ms的12V脉冲信号标准开关量信号
	驱动电流	＞200mA；主板峰值支持最大电流8A
	标准通道宽	750MM；
	通行速度	40人/分钟
	开闸速度	0.2秒(可调)
	摆门开关角度	180度旋转
	工作环境	室内、室外
	通行接口	RS232/RS485
	尺寸	1200*980*200mm

*产品技术规格如有变更，恕不另行通知

七、安装接线

7.1摆闸安装示意图

● 准备好安装设备的工具，并根据装箱清单清点配件；
● 明确系统组成和工作方式后，进行整体规划，准备开始安装；
● 整好安装设备的地基基面后，把设备按照厂家标识排列放好；
●选取其中一台设备做为参考设备，剩下的设备采用摆臂对齐，机箱平行的方式依次排列好，做好膨胀螺丝固定孔位的标识。移开设备，预埋M12膨胀螺丝。






● 将强电电缆线和弱电电缆线分别用3/4″PVC线管穿好，并用水泥埋到相应的位置；（单台设备组成一个通道时，该台设备需要布电源线（3×1.5）以及根据门禁设备类型选择布网线；如果是两台设备共同组成一个通道时，则每台设备除都需要电源线和网线（根据实际情况选择）外，两台设备间还需布一条网线进行设备之间的通讯，水晶头两头压线相对。）
● 将各机箱分别搬到相应的安装位，先逐个对准地脚螺栓位；
● 检查系统组成和工作方式是否正确，检查无误后，再进行下步工作；
● 将机座螺栓孔对准地脚螺栓，预紧螺母；若有多台需安装以此类推，参考接线图，将电源线、控制线接好，并接好系统保护地线；
● 待状态检查和功能调试合格后，再拧紧地脚螺母并且铺设混凝土；防止因为红外传感器未对齐造成设备异常报警，影响设备正常使用后无法再进行设备位置的调整；
