一、产品描述：

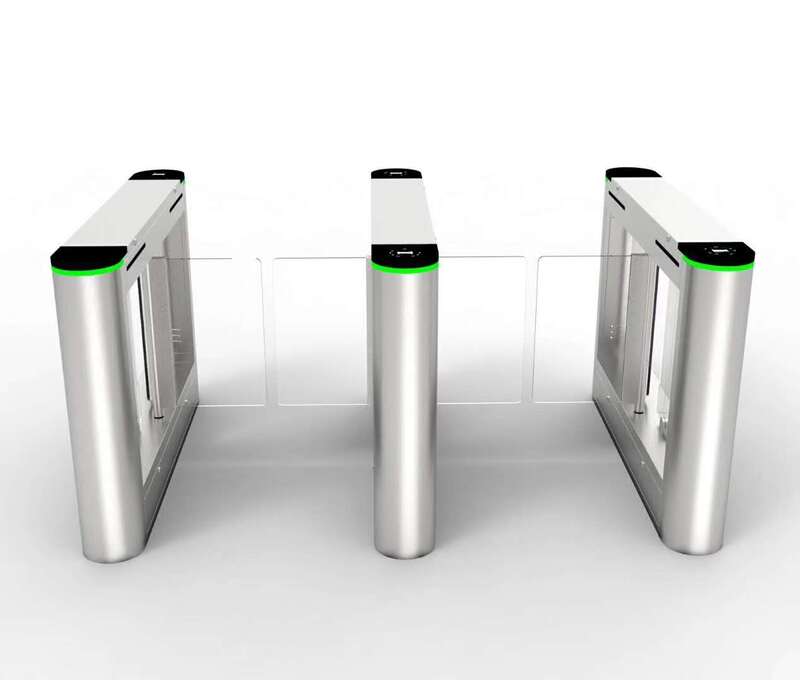

摆闸，在轨道交通行业一般称为拍打门，其拦阻体(闸摆)的形态是具有一定面积的平面，垂直于地面，通过旋转摆动实现拦阻和放行.主要用于通道出入口管理,通常的应用场所只允许人员通过，或拖带行李的人员，及残障人员通行。大部份摆闸通道可混杂行人、自行车，助力车、残障车等一些非机动交通工具通行。
智能快速摆闸,是一种高端的非接触通道检测与控制的智慧通道管理设备，箱体材质采用SUS304不锈钢,采用了最新的机电一体化控制和驱动技术,多组传感器通过门摆，实现对出入口的控制，经授权的合法人员可以不受任何阻碍地顺利通过而不必每个人单独接受检查，拒绝未获授权的通行，提供高质量的出入口控制。
现已广泛应用于机场、地铁站、车站、码头、景点、公园、学生宿舍、单位人行通道等。
摆闸形状：外观箱体可分为桥式八角斜面摆闸、桥式圆角斜面摆闸、桥式圆角平面摆闸等等；翼摆门门可分为不锈钢摆臂、亚克力、钢化玻璃等其他材质。






基本规格
外型尺寸：1400*200*980 (mm)
箱体材质：1.5mm SUS#304
门体材质：10mm 有机玻璃/38φ不锈钢摆臂
使用场合：室内、室外（建议雨棚）
通道宽度：750-1050mm
电气及环境
电压：AC110V ±10％ 60Hz AC220V ±10％ 50Hz (可选)；
频率： 50Hz 至 60Hz；
工作电压：DC24V；
电流：静态 300mA；动态 3A（最大工作电流）
操作温度：-20 至 60°C（-4 至 140°F）
存放温度：-30 至 60°C（40 至 140°F）
相对湿度：非凝固状态下 5% 至 95%。
主要技术指标：
1.电压：AC220V±10%、50Hz；
2.驱动电机：直流无刷电机　24V/40W/；
3.工作环境温度：－20℃～+70℃；
4.相对湿度：相对湿度≤95%、不凝露；
5.输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号；　
6.驱动电流：＞200mA；
7.最大通道宽：1050mm；标准通道宽：750mm；
8.通行速度： ≤ 40人/分钟；
9.闸门开、关时间：1.5秒(可调)；
10.摆门开关角度：180度旋转
11.工作环境：室内、室外。
机芯性能
门体定位：直流无刷定位器
安全摸式：断电后门体自动收起.
开门方式：水平旋转 90度
门体行程：水平旋转90 度；
单个门体；350~ 500mm （可订制）；
设备噪音：≦52db；开关门≦60db
通行速度：常闭模式小于40人/分钟；
平均无故障间隔次数(MCBF)：300 万次
功能描述：

• 全部采用304不锈钢材质，依据防潮、防尘、防水国际规范设计；
• 箱体在标准化设计基础上，激光下料、开孔，一次成型技术、机械化拉丝工艺，模块化对接，易于装卸维护，互换程度高；
• 通体不锈钢箱体厚度1.2-1.5mm；可定制厚度；
• 标准4对红外装置或光幕实现防尾随、方向判别、防夹伤、报警功能；

• 系统具有消防信号接口，具备应急措施，保证通道畅通无阻，方便人员及时疏散；
• 整个系统采用直流无刷电机，低功耗、运行平稳、不抖动、噪音小；
• 自动复位功能：合法通行信号给予后，在规定通行时间（可调）内无人通行，系统会自动将闸门（闸摆）恢复拦阻原位，取消此次通行。
• 防非法闯入功能：受控通行时没有给予合法通行信号或禁止通行时，强行进入通道将被视为非法闯入，系统会自动报警并确保闸摆关闭。
• 防反向闯入功能：某一方向的通行过程结束之前，行人从相反方向进入通道将被视为反向闯入，系统会自动报警。
• 上电自检功能：设备在上电或重启时，会自动检测功能是否正常。
• 防夹防碰伤功能：红外防夹：在靠近闸门（闸摆）活动的区域（防夹区域）安装多对红外探测器，一旦检测到防夹区域有人或物体，闸门（闸摆）自动停止动作；直到人或物体离开防夹区域后，闸门（闸摆）才继续动作。
• 防冲撞功能：采用业内领先的机械结构，闸门（闸摆）在关闭状态下，并且可承受安全范围内的冲撞力。
• 兼容性：配置干接点信号输出接口和宽阈电平信号输入接口，兼容各类门禁控制器。

定制特性：
u 材料：可选择 SUS#316 或其它材质，适用各种不同环境场所
u 外观：可喷涂颜色或电镀（用户提供色板或指定色号）
u 整机长度：可根据实际需求订制，配合现场加长加宽加高设计；
u 表面：拉丝面/亮面/磨砂面（标准为雪花砂）
u 门体：长度/开孔/丝印等可订制，门体加装灯光效果；
u 其它：可订制或加装生物识别模块，兼容吞卡吐卡、二维码、身份证模块等；
u 顶部：上盖可订制加装显示屏；
内置：可以内置温控设备，实现闸机内外空气自动流动，恒定设备使用温度环境；
遥控模块：可以内置无线遥控模块，方便使用；
u 安装方式：可订制防滑板，可实现一体化安装调试（不需地面开槽）



适用场合：
主要应用于：住宅小区、写字楼、银行金融、企事业单位、学校、图书馆、车站、政府机关、工厂、商业场所、景区、休闲娱乐等场所的人行出入口通道。
